Панель инструментов

Контекстная панель инструментов для графического построителя рабочих процессов имеет следующий вид:

Панель инструментов
Группа «Переход»
wf 2 ribbon Buttons 30

Кнопка Домашняя позволяет выйти из редактора рабочего процесса на главную страницу сайта с которого он был запущен. После нажатия на кнопку, в случае если текущие изменения не сохранены, необходимо подтвердить - действительно ли необходимо покинуть страницу.

wf 2 confirm exit
wf 2 ribbon Buttons 31

Кнопка Список позволяет вернутся в список\библиотеку из которого(-й) был запущен графический построитель рабочих процессов. После нажатия на кнопку, в случае если текущие изменения не сохранены, необходимо подтвердить - действительно ли необходимо покинуть страницу.

wf 2 confirm exit
Группа «Рабочий процесс»
Панель инструментов. Кнопка "Сохранить"

Кнопка Сохранить позволяет сохранить текущее состояние открытого рабочего процесса. После успешного сохранения рабочий процесс можно найти в списке пользовательских рабочих процессов для библиотеки\списка в которой(-м) был запущен графический построитель.

Панель инструментов. Кнопка "Опубликовать"

Кнопка Опубликовать аналогично кнопке Сохранить сохраняет текущее состояние открытого рабочего процесса, а также делает рабочий процесс доступным для запуска в библиотеке\списке в которой(-м) был опубликован.

Примечание Примечание

Информацию о просмотре и запуске опубликованных рабочих процессов для выбранной библиотеки\списка можно найти в разделе Запуск и исполнение рабочих процессов.

wf 2 ribbon Buttons 03

Кнопка Импортировать позволяет импортировать экспортированный ранее рабочий процесс в выбранную библиотеку\список на текущего портала DeskWork ( в том числе и на другие веб приложения где установлен графический построитель DeskWork).

Примечание Примечание

Возможность импорта рабочих процессов доступна начиная с версии DeskWork 2014 Q1.

wf 2 ribbon Buttons 04

Кнопка Экспортировать позволяет экспортировать открытый рабочий процесс для дальнейшего импорта его в другую библиотеку\список текущего портала DeskWork ( в том числе и на другие веб приложения где установлен графический построитель DeskWork).

Примечание Примечание

Возможность экспорта рабочих процессов доступна начиная с версии DeskWork 2014 Q1.

Панель инструментов. Кнопка "Импортировать"
Важно Важно

По умолчанию кнопка Импортировать v1 не отображается на панели инструментов. Для ее появления необходимо к URL-адресу текущей страницы редактора добавить следующую строку: &allowv1Import=1.

Например, если URL-адрес страницы выглядит следующим образом http://portal/_layouts/Softline.Workflow_v2/Edit.aspx?ListId={642F24A5-BF9C-478B-88EA-EAFAAFF9987F} , то для отображения кнопки Импортировать адрес должен выглядеть следующим образом: http://portal/_layouts/Softline.Workflow_v2/Edit.aspx?ListId={642F24A5-BF9C-478B-88EA-EAFAAFF9987F}&allowv1import=1

Кнопка Импортировать v1 может быть актуальна для тех пользователей DeskWork, которые имеют сохраненные XML-файлы с маршрутами рабочих процессов из предыдущих версий портала (DeskWork 5.0.3589 - 6.0.6620). Именно такие файлы могут быть импортированы и конвертированы в новый формат рабочих процессов.

Важно Важно

Данный функционал необходим исключительно для обеспечения обратной совместимости портала DeskWork с ранними версиями.

Если у вас нет сохраненных XML-файлов с маршрутами рабочих процессов из предыдущих версий портала (DeskWork 5.0.3589 - 6.0.6620), то потребность в импорте отсутствует.

Для запуска процесса импорта нажмите кнопку Импортировать v1, далее в открывшемся окне нажмите кнопку Выберите файл, выберите XML-файл с маршрутом и нажмите Импорт:

Группа «Настройки»
Панель инструментов. Кнопка "Переменные"

После клика по кнопке Переменные открывается окно в котором доступна возможность работы с переменными текущего рабочего процесса.

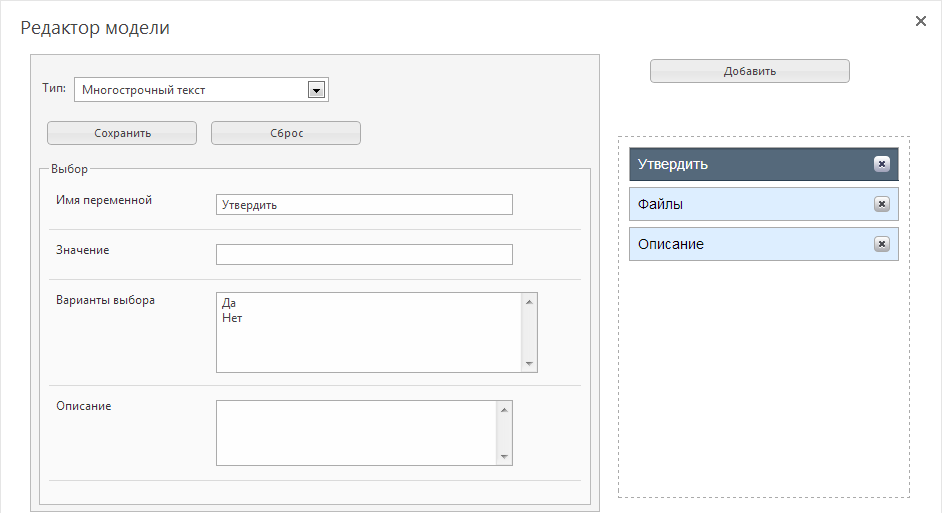

Редактор переменных

Перед созданием новой переменной сначала выберите ее тип:

  • Да/нет (Boolean) - логический (выбор осуществляется выставлением или снятием "галочки");

  • Выбор (Choise);

  • Дата и время (DateTime) - дата и время в формате "ДД.ММ.ГГГГ ЧЧ:ММ";

  • Многострочный текст (Note);

  • Вещественное число (Number);

  • Целое число (Integer);

  • Однострочный текст (Text);

  • Пользователь (User);

  • Набор файлов (FileSet);

После того как тип переменной был выбран нажмите на кнопку Добавить, созданная переменная появится в списке справа (для просмотра и редактирования созданной переменной кликните по ее названию). У каждой переменной доступны для заполнения следующие поля:

  • Имя переменной - имя переменной может содержать символы алфавита, цифры, символ подчеркивания и не может начинаться с цифры (обязательное к заполнению поле).

  • Значение - значение переменной по умолчанию.

  • Описание - описание для переменной.

  • Варианты выбора - список вариантов выбора (обязательное к заполнению поле доступное только для переменной типа "Выбор")

Если в процессе заполнения полей возникла потребность вернуться к последним сохраненным значениям нажмите на кнопку Сброс. После того как необходимые поля переменной были заполнены нажмите кнопку Сохранить для сохранения изменений. Для удаления переменной справа от ее имени нажмите кнопку Кнопка "Удалить активность"

Группа «Редактирование»
Примечание Примечание

Кнопки Редактировать РП и Настройки являются сгруппированными переключателями, то есть нажатие одной из них отменяет действие второй и делает первую неактивной для повторного нажатия.

Панель инструментов. Кнопка "Редактировать РП"

После клика по кнопке Редактировать РП открываетcя страница с рабочей областью редактора рабочего процесса.

Панель инструментов. Кнопка "Настройки"

После клика по кнопке Настройки открывается страница с настройками текущего рабочего процесса. Для того чтобы вернуться к редактированию рабочего процесса нажмите кнопку Редактировать РП.

Панель настроек РП

На странице настроек доступна следующая информация и настройки:

  • Название списка - имя списка для которого создается или редактируется текущий рабочий процесс.

  • Название экземпляра рабочего процесса - введите название редактируемого рабочего процесса (обязательное к заполнению поле доступное для редактирования только до первого сохранения/публикации).

  • Параметры начала - выберите способы запуска текущего рабочего процесса.

  • Список задач и журнал рабочего процесса - выберите список задач (содержит задачи, назначаемые пользователям, в процессе выполнения рабочего процесса) и журнал рабочего процесса (журнал, в котором регистрируются все связанные с рабочим процессом события).

Панель инструментов. Кнопка "Выровнять"

Кнопка Выровнять позволяет выравнять по сетке активности присутствующие на рабочей области редактора в текущий момент.

Важно Важно

По умолчанию кнопка Выровнять не отображается на панели инструментов. Для ее появления необходимо к URL-адресу текущей страницы редактора добавить следующую строку: &allowv1Import=1.

Примечание Примечание

Следует учитывать особенность работы алгоритма выравнивания: при нажатии по сетке будут расположены только те активности, которые соединены между собой и имеют начало в стартовой активности. В некоторых случаях также возможно многократное нажатие на кнопку для различных способов соединения и отображения активностей.
